粗糙度輪廓儀
簡要描述：
粗糙度輪廓一體測量?jī)x,表面粗糙度輪廓儀是通過儀器的觸針與被測表面的滑移進行接觸測量?？梢灾苯訙y(cè)量某些難以測量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某種評定標準讀數或是描繪出表面輪廓曲線的形狀，且測量速度快、結果可靠、操作方便。
型號：SPMI100D
瀏覽量：55
產品更新時間：2024-10-28
粗糙度輪廓一體測量?jī)xSPMI200D

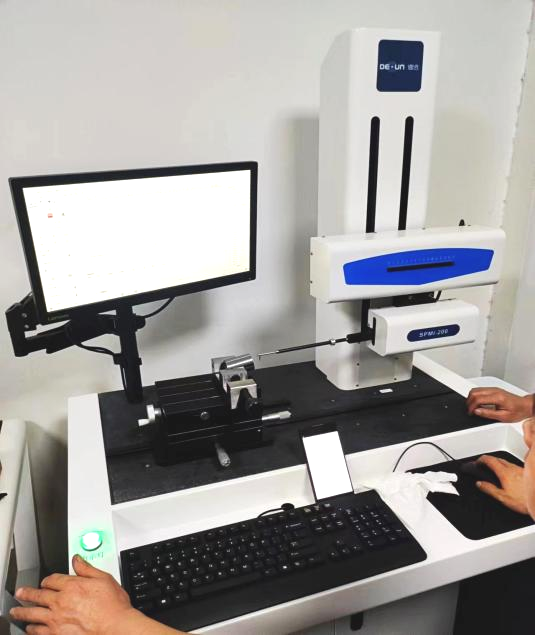

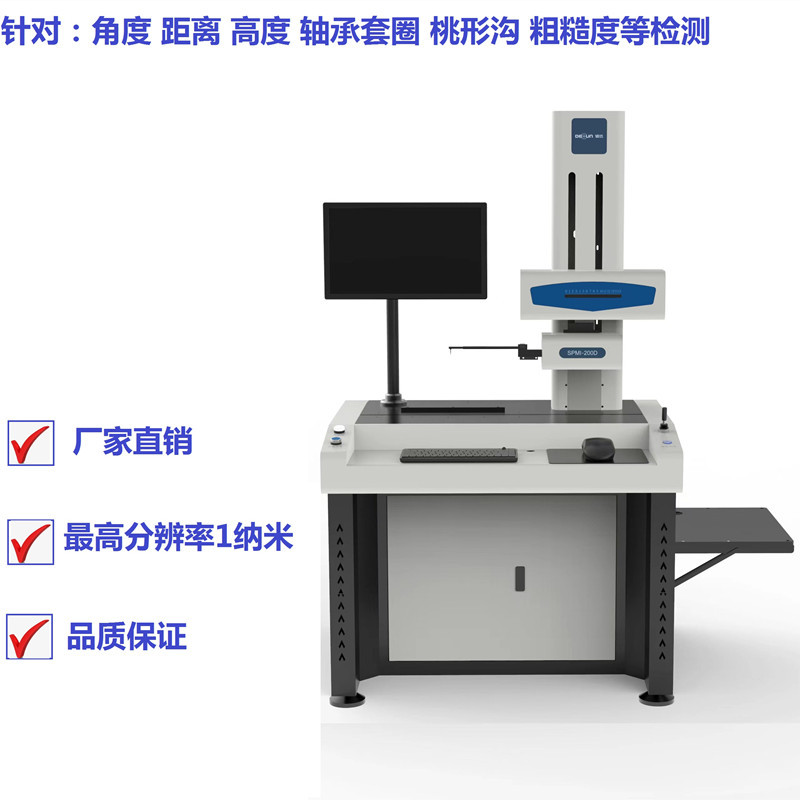

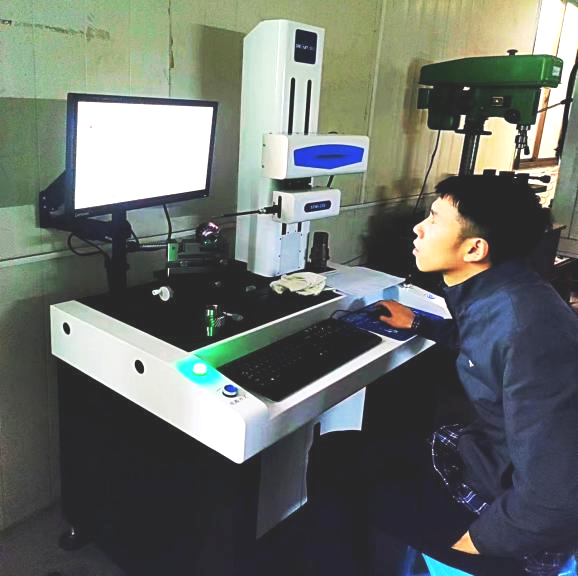

一、設備圖片：
粗糙度輪廓儀是通過儀器的觸針與被測表面的滑移進行接觸測量?？梢灾苯訙y(cè)量某些難以測量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某種評定標準讀數或是描繪出表面輪廓曲線的形狀，且測量速度快、結果可靠、操作方便。同時可測量各種精密機械零件的素線形狀，直線度、角度、凸度、對數曲線、槽深、槽寬等參數。本系列儀器廣泛應用于機械加工、電機、汽配、摩配、精密五金、精密工具、刀具、模具、光學元件等行業。適用于科研院所、大專院校、計量機構和企業計量室、車間?？蓽y(cè)軸承、滾針、滾子、電機軸、曲軸、圓柱銷、活塞銷、活塞、氣門、閥門、齒輪、油泵油嘴、液壓件、氣動件、紡機配件等。
|
型號：SPMI200D-技術特點： |
|
1-三軸霍爾搖桿控制 可自由實現三軸聯動使操作更方便(左右上下 測針抬起降落，測量開始 停止一鍵完成） 2-可自動檢測 重復測量 單一產品批量檢測 3-測針材質選用高硬度合金進口材料 耐磨耐用 4.軟件系統由大學教授導師和軸研所高級教授合作具有獨立產權以及源代碼 可以終身免費升級 |
二.測量原理：
本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔?/span>PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。
此款儀器已可同國外進口儀器性能相比，各方面指標已達到國際標準，儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562,ISO4287的要求
三、設備技術性能：
1.輪廓測量功能：
尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
夾角：包含水平角、垂直角、夾角
位置公差：包含平行度、垂直度
形狀公差：包含直線度、凸度、圓弧輪廓度
輔助生成：包含輔助點、輔助線、輔助圓
粗糙度分析：Ra、Ramax、Ramin、Rasd、Rp、Rpmax、Rpmin、Rpsd、Rv、Rvmax、Rvmin、Rvsd、Rz、Rzmax、Rzmin、Rzsd、R3z、Rc、Rcmax、Rcmin、Rcsd、Rt、Rq、Rqmax、Rqmin、Rdsd、Rsk、Rskmax、Rsmin、Rsksd、Rku、Rkumax、Rkumin、Rkusd、Rsm、Rsmmax、Rsmmin、Rsmsd、Rs、R△a、R△amax、R△amin、R△asd、R△q、R△qmax、R△qmin、R△qsd、Rk、Rpk、Rvk、Mr1、Mr2、Rλa、Rλamax、Rλamin、Rλasd、Rλq、Rλqmax、Rλqmin、Rλqsd、Rδc、Rpc、Rmr
波紋度分析：Wa、Wamax、Wamin、Wasd、Wsa、Wca、Wa08、Wc、Wcmax、Wcmin、Wcsd、Wt、Wz、Wzmax、Wzmin、Wzsd、Wp、Wpmax、Wpmin、Wpsd、Wv、Wvmax、Wvmin、Wcsd、Wq、Wqmax、Wqmin、Wqsd、Wsm、Wsmmax、Wsmmin、Wsmsd、Wsk、Wskmax、Wskmin、
Wsksd、Wku、Wkumax、Wkumin、Wkusd、W△q、W△qmax、W△qmin、W△qsd、Wδc、Wmr
原始輪廓分析：Pa、Pt、Pp、Pc、Pv、Pz、Pq、Psm、Psk、Pku、RzJ、Rpq、Rvq、Rmq、Pmr、P△q、Avh、Hmax、Hmin、Area、Pδc、Tilta、
四、設備參數：
|
測量范圍 |
X方向驅動器 |
130mm |
|
|
Z1 |
輪廓度量程 |
20mm |
|
|
Z1 |
粗糙度量程 |
±1500μm |
|
|
Z1 |
分辨率0.02微米 |
||
|
Z軸高度（立柱） |
550mm |
||
|
可檢測最小內孔 |
10mm |
||
|
輪廓技術參數 |
線性精度 |
±（0.7+|0.12H|）μm |
|
|
圓弧 |
±（1.2+R/12）μm |
||
|
角度 |
±1′ |
||
|
直線度 |
0.5μm/100mm |
||
|
粗糙度技術參數 |
線性精度 |
≤±5% |
|
|
殘值噪聲 |
≤0.005μm |
||
|
重復穩定性 |
試值3% |
||
|
截止波長 |
0.025、0.08、0.25、0.8、2.5、8mm |
||
|
評定長度 |
λcX1、2、3、4、5 |
||
|
傳感器 |
類型 |
美國 |
|
|
分辨率 |
0.02μm |
||
|
產地 |
美國 |
||
|
爬坡角度 |
上升77度 下降88度 |
||
|
粗糙度評定參數 |
Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rs m、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2 |
||
|
測量速度 |
0.05-20mm/s |
||
|
Z軸速度 |
0.05-20mm/s |
||
五、系統界面主要包括：菜單、工具欄、狀態欄、圖形顯示區（輪廓及粗糙度視圖）、標注信息區（輪廓標注及粗糙度參數列表）、系統參數顯示區、設備控制區。
- 菜單/工具欄：見菜單和工具欄部分相應內容。
- 狀態欄：顯示當前操作提示、光標在圖形顯示區的坐標等信息。
- 系統參數顯示區：用于顯示和設置設備參數、測量參數及顯示參數等系統參數。
- 打印報告
零件測量、標注及參數評定完成后，可以將檢測結果打印出來。用戶通過打印信息設置對話框輸入檢測報告打印信息（零件名稱、零件號、檢測人、公司名稱等）以及選擇格式輸出選項（輪廓/粗糙度圖形、輪廓標注信息列表、粗糙度評定參數列表），查看打印預覽結果即為打印結果。
|
|
此時選擇打印功能，則能得到所需結果——一份精美的檢測報告！
（六）、主要配置清單：
|
機
械
部
分 |
優質濟南青大理石工作臺面 |
底座 立柱均采用00級大理石結構 |
|
大理石精密上下滑動導軌： |
研磨級高精密導軌 |
|
|
電動立柱系統 |
中國臺灣上銀直線導軌 |
|
|
進口光柵傳感器 |
進口高精分辨率數字光柵 |
|
|
專利大角度調整工作臺 ° |
正傾：≥65° 負傾：≥10° 水平調整系統 Y向調整：±10mm |
|
|
回轉及角度調試：±30° |
||
|
高角度可調平口鉗 規格號：DX2 鉗口寬 50 鉗口深 25 開口度 60 調整角度 0-45° |
||
|
校正標準件一套 |
||
|
測針與測桿 |
Φ2*8*12°*0.025mm 硬質合金馬蹄形斜測針 1根 |
|
|
Φ2*8*90°*0.005mm 硬質合金粗糙度測針 1根 |
||
|
Φ5*195mm 碳纖維測桿 1根 |
||
|
電器及附加部分 |
品牌聯想計算機 |
I3-10代G6405操作系統 8G內存256G固態保證高速運行/21.5液晶/有線鍵鼠套件 |
|
打印機 |
日本惠普彩色打印機 |
|
|
出廠合格證
|
經國家承認的第三方校驗報告校驗合格
|
|
|
軟件優盤
|
軟件備份優盤
|
|
|
保修說明書
|
/ |
|
|
軟件操作說明書 |
/ |
|
|
產品 |
包裝 |
總重量 (Wt.kg) |
體積 （CBM m³） |
||||||
|
Lx |
Ly |
Lz |
Wt(kg) |
Lx |
Ly |
Lz |
Wt(kg) |
||
|
1278 |
698 |
1640 |
180 |
1378 |
798 |
1700 |
50 |
400 |
1.39 |
六、安裝調試培訓：
1、設備安裝完成后，由專業工程師（持證上崗）進行現場培訓，并負責教授需方操作人員設備和軟件的操作、使用、維修和保養以及實際樣品檢測分析工作。
2、培訓內容：
2.1 設備操作方法。
2.2安全操作注意事項。
2.3設備介紹和功能介紹。
2.4設備的日常保養及維護。
七、質量保證及售后服務：
質保期：從安裝驗收合格之日起12個月，但不超過發貨之日起15個月。在此期限內因我方原因造成的機器故障，負責免費維修。
質保期外：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題，為用戶提供技術咨詢。
公司負責為用戶免費提供計量測試技術咨詢服務。
公司以成本價終身為用戶提供設備保修服務。
如公司接到用戶設備故障請求服務電話，24小時響應，如有必要72小時內派技術人員赴現場解決問題。
公司備有備品備件庫，終身負責為用戶以成本價提供備品備件服務。
公司負責以優惠價終身為用戶提供技術升級、改造等售后增值服務。
用戶所在地區如有我公司地區辦事處，其售后技術服務事宜由我公司地區辦事處全面負責。
